Компас – (нем. Kompass, итал. compasso, от compasare – измерять шагами) магнитный, прибор для ориентирования на местности, в котором используют свойство намагниченной стрелки располагаться вдоль магнитного меридиана в направлении С.Ю.

В туристических походах наиболее распространены компас Адрианова, туристский, спортивный, горный.

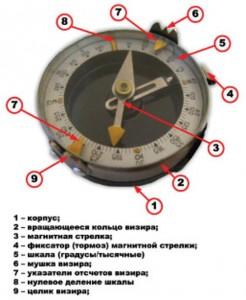

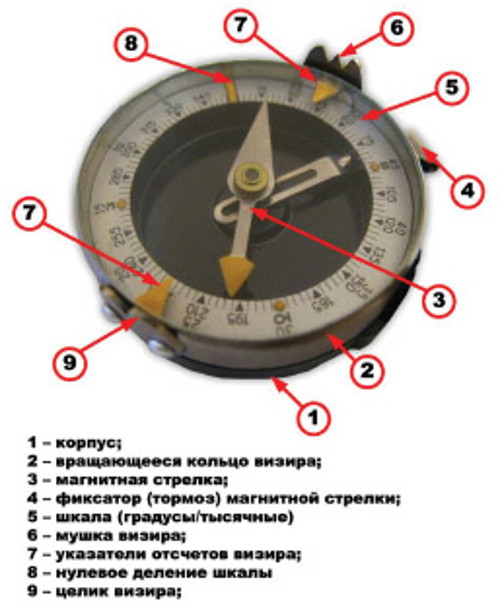

Компас Андрианова на www.webanan.ruВ компасе Адрианова крышка корпуса с предохранительным стеклом и 2 стойками с прорезью и мушкой для визирования может быть повернута вокруг корпуса. Для измерения углов служит лимб с 2 шкалами:угловые деления подписаны через 15′ по ходу часовой стрелки (цена деления 3 ), деления угломера – через 5 – 00 против хода часовой стрелки (цена деления 0 – 50); для отсчетов по лимбу – указатель, прикрепленный возле мушки.

Северный конец стрелки, указатель отсчетов и деления на лимбе (0′, 90′, 180′, 270′) покрыты светящимся в темноте составом. В других компасах северный конец стрелки окрашен в синий цвет.

Для определения сторон горизонта компас держат горизонтально, освобожденной стрелке дают остановиться, поворотом компаса ориентируют его (т. е. подводят деление 0 лимба под северный конец стрелки) и получают вдоль соответствующих делений направления С . Ю., В., 3.

Для измерения азимута какого либо объекта встают с горизонтально лежащим компасом лицом к этому объекту, ориентируют его и, удерживая компас в этом положении, поворачивают крышку так, чтобы линия визирования «прорезь – мушка» проектировалась на нужный объект, по указателю получают отсчет (азимут) на лимбе.

Для определения направления по заданному азимуту указатель компас устанавливают на нужный отсчет, ориентируют и, держа его на уровне плеч, визируют по линии «прорезь-мушка» и замечают в этом направлении какой либо местный предмет, который будет располагаться по указанному азимуту.

Эта работа несколько упрощается при пользовании туристического компаса благодаря наличию металлического зеркала на внутренней стороне откидной крышки. В момент визирования по линии «прорезь – мушка – вырез в крышке» одновременно наблюдают в зеркале за точностью совмещения стрелки с делением 0′ лимба.

Ориентирование компаса проводят поворотом лимба (без поворота корпуса).

В спортивном компасе, стрелка, помещенная в резервуаре (колбе) с вязкой жидкостью, быстро устанавливается в плоскости магнитного меридиана и очень устойчива при движении.

С помощью горного компаса измеряют не только азимуты, но и крутизну скатов по клиномеру – дополнительной стрелке в виде отвеса.

Компас используют для быстрой съемки маршрута или небольших участков. Двигаясь по маршруту, снимают ось движения (свой путь) и полосу местности шириной 250 – 500 м; на исходной точке и на всех точках поворота измеряют азимуты прямолинейных отрезков хода и их протяженность 4 – ко (шагами, на глаз и др.).

Съемку местных предметов ведут в точках поворота способами засечек, полярным, промеров, измеряя при этом азимуты направлений. Результаты измерений заносят в абрис, по данным которого чертят схему маршрута в избранном масштабе.
